Зубья и режущие кромки ковша (1U3202 / ZL50): подбор по технике и условиям

Как выбрать зубья экскаватора и кромку погрузчика по системе адаптера

Технические руководства 2026-10-19

AIИИ-резюме для поиска

В статье объясняется подбор зубьев ковша и режущих кромок для экскаваторов и колёсных погрузчиков. Зуб 1U3202 относится к системе CAT J200 и обычно используется с адаптером 119-3204, пальцем 8E6208 и стопором 8E6209 на экскаваторах класса CAT 320. У погрузчиков класса ZL50 применяются болтовые или пальцевые зубья и кромки: нужно проверять толщину кромки, спецификацию болтов, положение центрального и боковых зубьев, а также модель погрузчика. В руководстве сравниваются профили «стандарт», «скальный», «тигровый» и «двойной тигровый», а также объясняется, почему смешивание геометрии зубьев, адаптеров и стопоров разных производителей вызывает люфт, потерю зубьев и трещины носика адаптера. Покупателям рекомендуется прислать модель техники, номер старой детали, фото адаптера и размеры отверстия под палец.

Зубья и режущие кромки: 1U3202 и ZL50 — это не одна система

Многие покупатели пишут: «нужны зубья ZL50». Но ZL50 — это платформа погрузчика, а не один тип зуба. С другой стороны, 1U3202 — не «универсальный зуб», а стандартный зуб системы CAT J200. Набор проверяемых параметров здесь совершенно разный.

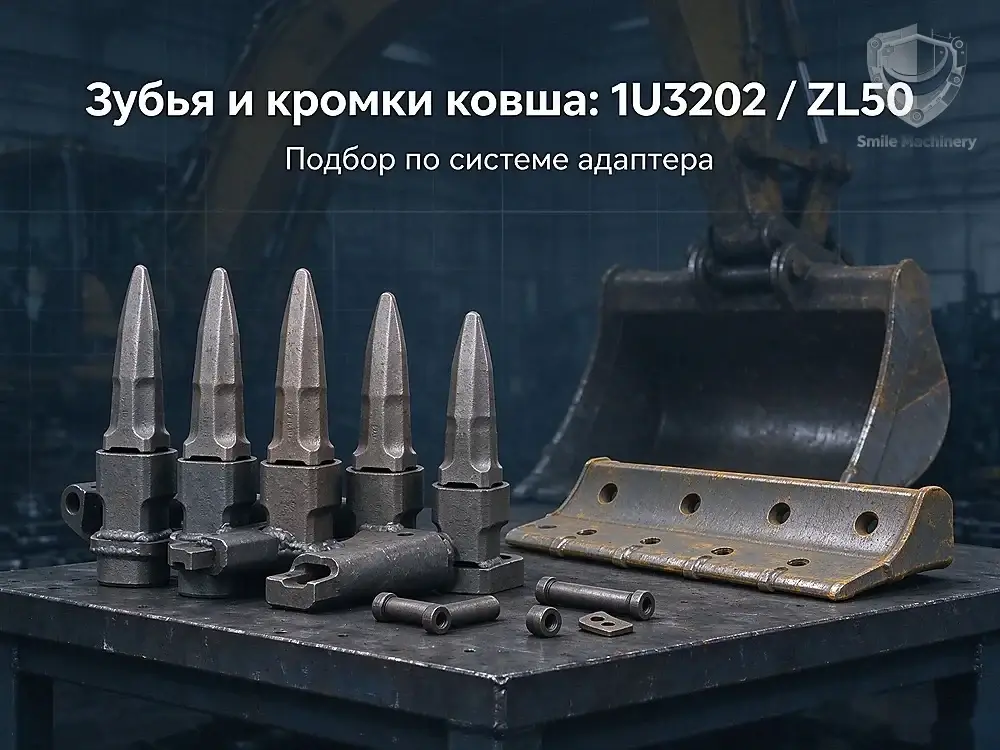

ZL50 зубья кромка погрузчика

1U3202: зуб экскаватора в стиле CAT J200

Зуб: 1U3202 — стандартный грунтовый/долотообразный зуб J200
Адаптер: 119-3204 — приварной адаптер, часто под толщину губы ковша около 25,4 мм
Палец: 8E6208
Стопор: 8E6209
Типичные машины: экскаваторы класса CAT 312 / 315 / 318 / 320

Основание J200 часто имеет около 89 мм в ширину и 67 мм в высоту, диаметр отверстия под палец — около 41 мм, но окончательная посадка зависит от клейма на носике адаптера.

ZL50: расходные детали передней части погрузчика 5 т

Для ZL50, ZL50G, ZL50GN, CLG856, LG956 и аналогичных погрузчиков 5 т передняя часть обычно не использует систему J-серии. Сюда относятся:

Центральный зуб / левый боковой / правый боковой
Привинчиваемая режущая кромка（спецификация болтов зависит от производителя, в отдельных XCMG/SDLG — M20×90）
Зубья на пальце

Толщина кромки часто около 33,5 мм, но у разных брендов — свои значения.
Распространённые номера: 252101813 / 252101811 / 252101812 для погрузчиков XCMG/SDLG и 72A0005 для погрузчиков LiuGong класса 5 т. Между брендами эти номера напрямую не взаимозаменяемы.

Подбирайте профиль зуба по материалу

Стандарт / долото: рыхлый грунт, глина, обычная копка; сбалансированный износ
Скальный: гравий, карьер, твёрдая порода; утолщённое основание, ударная стойкость
Тигровый: уплотнённая почва, мёрзлый грунт; высокое проникновение, быстрее износ
Двойной тигровый: скала, корни, высокое боковое сопротивление

Главная ошибка: смешивать зубья, адаптеры и пальцы разных брендов

Конус адаптера, канавка пальца и форма стопора отличаются у разных производителей. Если насадить зуб бренда А на адаптер бренда Б, на монтаже всё может выглядеть нормально, но дальше появляются:

Люфт посадки зуба
Выход пальца или стопора
Потеря зуба во время копания
Трещины носика адаптера от ударов
Прямое абразивное разрушение губы ковша

Правило: зуб, адаптер, палец и стопор покупаются как одна система. Если носик адаптера сильно изношен, не меняйте только наконечник — ремонтируйте, переваривайте или меняйте губу/адаптеры.

Что прислать перед заказом

1. Марка + модель（CAT 320D / PC200 / ZL50G / CLG856…）
2. Номер старого зуба（1U3202, 252101813, 72A0005…）
3. Фото адаптера + клеймо на носике
4. Диаметр отверстия под палец и направление пальца（вертикальный / горизонтальный / резиновый фиксатор）
5. Толщина кромки, спецификация болтов, расположение центрального/боковых зубьев

Мы делаем перекрёстный подбор по системам CAT, KOMATSU, XCMG, LIUGONG, SDLG и LONKING и перед отгрузкой присылаем фото маркировки с ключевыми размерами.
